TCP网络关闭的状态变换时序图
TCP共有11个网路状态，其中涉及到关闭的状态有5个。
在我们编写网络相关程序的时候，这5个状态经常出现。因为这5个状态相互关联，相互纠缠，而且状态变化触发都是由应用触发，但是又涉及操作系统和网络，所以正确的理解TCP 在关闭时网络状态变化情况，为我们诊断网络中各种问题，快速定位故障有着非常重要的作用和意义。

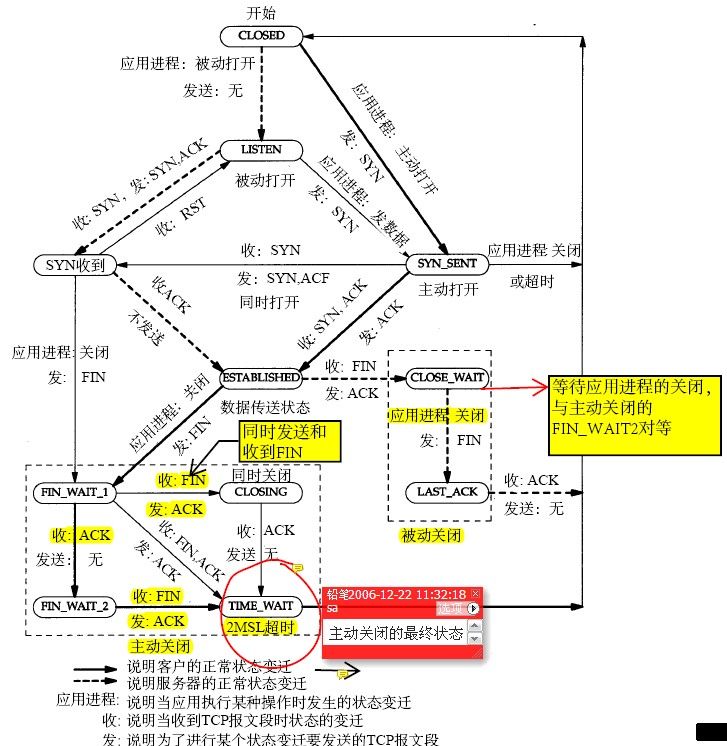

下是是根据W.Richard Stevens的《TCP/IP详解》一书的TCP状态转换图。
（转载本站文章请注明作者和出处 宝酷 – sou-ip ，请勿用于任何商业用途）
(13 人打了分，平均分： 3.23 )
Loading...
《TCP网络关闭的状态变换时序图》的相关评论
问下,你画这类图是用的什么工具？推荐一个Linux下面的建模程序吧？
我这个是用visio画的。
个人一般比较爱用smartdraw和visio来画流程图。用staruml来画类图。
@ivan
Linux下有个画流程图的叫Dia，你可以试试。
@kyle
感觉dia画的图不是十分的美观。
@Neo,
提点修改建议：图中为“远程主机B”的最后一个状态应该为CLOSED状态（连接关闭）而非TIME_WAIT，即被动关闭的一方永远都不会出现TIME_WAIT状态。另外，TCP有11个状态，而不是9个。
@ivan
画sequence diagram可以考虑用www.websequencediagrams.com。推荐。
你指出的非常正确，网络状态是11，被动关闭端永远不会出现TIME_WAIT状态。
谢谢指正
多谢你

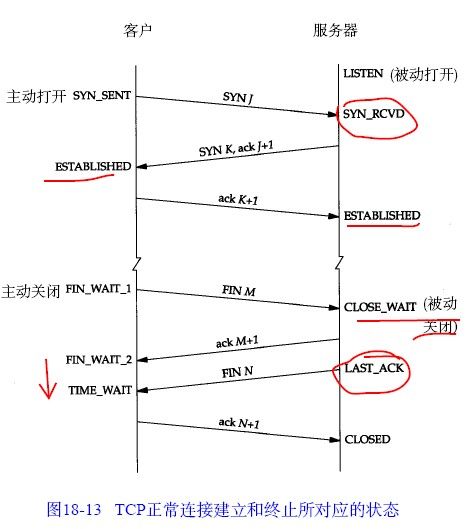

图18-13 是重复的
状态转换图中SYN_SENT到SYN_RCVD这个箭头，发送的应该只有ACK没有SYN了吧？SYN已经发送过了。
